产品详情

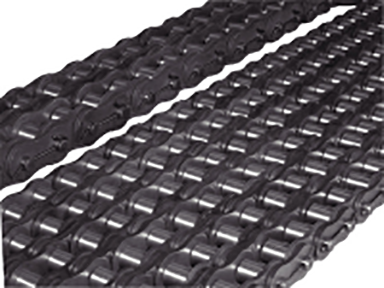

A系列短节距传动用逐节可拆高强度精密滚子链


链号
Chain NO.		GB链号
Chain NO.		节距
Pitch
p
mm		滚子直径
Roller Diameter
d1(max)
mm		内链节内宽
Inner width of inner link
b1(min)
mm		销轴直径
Pin diameter
d2(max)
mm		链板厚度
Plate thickness
h1
mm		链板高度
Plate height
h2
mm		排距
Array pitch
pt
mm		销轴长度
Pin length
b2
mm		拉伸载荷
Tensile load
min
KN		每米重量
Weight/m
80-116A-125.40 15.88 15.75 7.94 3.18 24.13 -36.20 55.60 2.84
80-216A-225.40 15.88 15.75 7.94 3.18 24.13 29.29 65.50 111.20 5.54
80-316A-325.40 15.88 15.75 7.94 3.18 24.13 29.29 94.80 166.80 8.23
80-416A-425.40 15.88 15.75 7.94 3.18 24.13 29.29 124.10 222.40 10.93
80-516A-525.40 15.88 15.75 7.94 3.18 24.13 29.29 153.40 278.00 13.63
80-616A-625.40 15.88 15.75 7.94 3.18 24.13 29.29 182.60 333.60 16.32
80-816A-825.40 15.88 15.75 7.94 3.18 24.13 29.29 241.20 444.80 21.72
100-120A-131.75 19.05 18.90 9.54 3.96 30.18 -43.60 86.74 4.25
100-220A-231.75 19.05 18.90 9.54 3.96 30.18 35.76 79.30 173.48 8.31
100-320A-331.75 19.05 18.90 9.54 3.96 30.18 35.76 115.10 260.22 12.36
100-420A-431.75 19.05 18.90 9.54 3.96 30.18 35.76 150.80 346.96 16.41
100-520A-531.75 19.05 18.90 9.54 3.96 30.18 35.76 186.60 433.70 20.47
100-620A-631.75 19.05 18.90 9.54 3.96 30.18 35.76 222.40 520.44 24.52
100-820A-831.75 19.05 18.90 9.54 3.96 30.18 35.76 293.90 693.92 32.63
120-124A-138.10 22.22 25.23 11.11 4.75 36.20 -54.10 125.10 6.18
120-224A-238.10 22.22 25.23 11.11 4.75 36.20 45.44 99.60 250.20 12.12
120-324A-338.10 22.22 25.23 11.11 4.75 36.20 45.44 145.00 375.30 18.06
120-424A-438.10 22.22 25.23 11.11 4.75 36.20 45.44 190.50 500.40 23.99
120-524A-538.10 22.22 25.23 11.11 4.75 36.20 45.44 235.90 625.50 29.93
120-624A-638.10 22.22 25.23 11.11 4.75 36.20 45.44 281.30 750.60 35.87
120-724A-738.10 22.22 25.23 11.11 4.75 36.20 45.44 326.70 875.00 41.82
120-824A-838.10 22.22 25.23 11.11 4.75 36.20 45.44 372.20 1000.80 47.75
120-1024A-1038.10 22.22 25.23 11.11 4.75 36.20 45.44 463.10 1251.00 59.63
140-128A-144.45 25.40 25.23 12.71 5.56 42.24 -58.40 170.27 7.91
140-228A-244.45 25.40 25.23 12.71 5.56 42.24 48.87 107.20 340.54 15.60
140-328A-344.45 25.40 25.23 12.71 5.56 42.24 48.87 156.10 510.81 23.25
140-428A-444.45 25.40 25.23 12.71 5.56 42.24 48.87 205.00 681.08 30.90
140-528A-544.45 25.40 25.23 12.71 5.56 42.24 48.87 253.90 851.35 38.55
140-628A-644.45 25.40 25.23 12.71 5.56 42.24 48.87 302.70 1021.62 46.20
140-828A-844.45 25.40 25.23 12.71 5.56 42.24 48.87 400.50 1362.16 61.50
140-1028A-1044.45 25.40 25.23 12.71 5.56 42.24 48.87 498.20 1702.70 76.81
160-132A-150.80 28.57 31.55 14.29 6.35 48.26 -69.00 222.40 10.47
160-232A-250.80 28.57 31.55 14.29 6.35 48.26 58.55 127.50 444.80 20.65
160-332A-350.80 28.57 31.55 14.29 6.35 48.26 58.55 186.10 667.20 30.82
160-432A-450.80 28.57 31.55 14.29 6.35 48.26 58.55 244.60 889.60 40.99
160-532A-550.80 28.57 31.55 14.29 6.35 48.26 58.55 303.20 1112.00 51.60
160-632A-650.80 28.57 31.55 14.29 6.35 48.26 58.55 361.70 1334.40 61.33
160-832A-850.80 28.57 31.55 14.29 6.35 48.26 58.55 478.80 1779.20 81.68
180-136A-157.15 35.71 35.48 17.46 7.14 54.31 -77.70 280.20 13.96
180-236A-257.15 35.71 35.48 17.46 7.14 54.31 65.84 143.60 560.50 27.88
180-336A-357.15 35.71 35.48 17.46 7.14 54.31 65.84 209.40 840.70 41.62
180-436A-457.15 35.71 35.48 17.46 7.14 54.31 65.84 275.30 1121.00 55.36
200-140A-163.50 39.67 37.85 19.85 7.92 60.33 -84.50 347.50 17.35
200-240A-263.50 39.67 37.85 19.85 7.92 60.33 71.55 156.00 695.00 34.14
200-340A-363.50 39.67 37.85 19.85 7.92 60.33 71.55 227.60 1042.50 50.94
200-440A-463.50 39.67 37.85 19.85 7.92 60.33 71.55 299.10 1390.00 67.73
240-148A-176.20 47.62 47.35 23.81 9.52 72.39 -102.20 500.40 25.20
240-248A-276.20 47.62 47.35 23.81 9.52 72.39 87.83 190.10 1000.80 49.81
240-348A-376.20 47.62 47.35 23.81 9.52 72.39 87.83 277.90 1501.20 74.43
240-448A-476.20 47.62 47.35 23.81 9.52 72.39 87.83 365.70 2001.60 99.04
